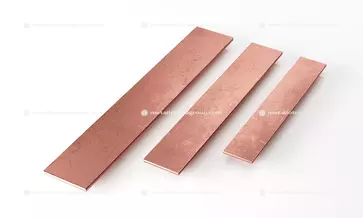

Медная шина — это специальный вид цветного проката, который выпускается в виде полосы, имеющей прямоугольник в поперечном сечении. Изделие полнотелое, с ровной гладкой поверхностью.
Медная шина производится из разных марок меди, имеющих разный химический состав. Основные из них:
- М0б — бескислородная чистая медь, содержание основного металла приближается к 100%. В составе этой меди нет оксидов. Из такой марки меди изготавливают проводники электрического тока и тепла/холода. Изделия из нее долговечны, они также могут работать без потери своих свойств в условиях воздействия влажности и химических жидкостей или паров.
- М1 — медь высокого качества, содержание которой около 99,9%, распространена в электротехнической отрасли.
- М2 — медь с более высоким содержанием примесей. Процентная доля меди 99,7%. Изделия из этой марки меди отлично показывают себя при работе под воздействием давления.
- М3 — медь с процентным содержанием металла 99,5%. Это техническая медь, в ней допускается чуть большее количество примесей и кислорода. Она обладает неплохими антикоррозионными способами, высокой износостойкостью, в то же время она хуже поддается обработке при высоких температурах, изделия из нее часто производят методом литья. Медь М3 наиболее доступна по цене из всех перечисленных марок.
Стандарты производства и виды шин
Как и любой другой вид сортового металлопроката, производство шины медной регламентируется ГОСТами. ГОСТ 859 — 2001 определяет требования к составу марок меди, к ее чистоте и возможном содержанию примесей. Сортамент, требования к производству, транспортированию и хранению регламентирует ГОСТ 434-78. Для производства отдельных видов шин приняты также технические условия.
Медная шина имеет большой диапазон размеров. При толщине от 4 мм до 30 мм она может иметь ширину от 16 мм до 120 мм.
Рассмотрим различные виды шин подробнее:
- Шины, произведенные из мягкой меди (индекс ШММ) за счет своей эластичности используются для получения изделий сложных форм, а также они отлично себя показывают при работе в среде с высокой вибрацией. Их свойства позволяют поставлять такие шины в бухтах весом от 50 до 135 кг.
- Шины, изготовленные из твердой меди (индекс ШМТ) имеют меньшие показатели проводимости, чем ШММ, но повышенную прочность по сравнению с ними, поэтому находят применение для изготовления изделий, работающих под давлением, также широко используются в электрощитах.
- Шины, которые производят из твердой бескислородной меди (ШМТВ) наименее хрупкие из всех вышеперечисленных, они очень износостойкие, могут работать на изгибание, не теряя при этом начальных свойств.
- Для использования на улице часто используют шины из луженой меди — это покрытая тонким слоем олова медь. Олово повышает антикоррозионные свойства меди, также упрочняет ее, делает менее ломкой.
- Гибкая медная шина может использоваться не только в виде полосы, но и плетеной. Их преимущества — высокая прочность и одновременно высокая токопроводность, поэтому их часто используют в качестве шинопроводов в агрегатах.
Преимущества медных шин и сферы их применения
Основное преимущество меди перед другими металлами — ее высокая электропроводность, уступающая лишь некоторым другим химическим элементам. Чем выше марка меди, тем ниже ее удельное сопротивление (стандартное значение 0,017 — 0,018 мкОм/м). Примеси способны значительно снизить показатели электропроводности, следовательно, для производства токопроводящих изделий лучше использовать максимально чистую медь марок М0 и М1.
Среди других преимуществ можно выделить:
- хорошую пластичность и гибкость меди, что значительно облегчает работу с медными шинами при необходимости придания шинопроводам сложных форм.
- способность работать без потери основных характеристик в различных условиях, в том числе повышенной влажности, перепадах температур, в условиях воздействия химических веществ. Эти качества в сочетании с экологичностью состава и безопасностью его для человека позволяют использовать изделия из меди в самых разных отраслях промышленности от авиационной и судостроительной до пищевой и системах коммуникации.
- устойчивость к коррозии, прочность, износостойкость обуславливают востребованность медных шин в сфере строительства, архитектуры и дизайна, а также в машиностроении.
