Двутавровая балка металлическая (двутавр) — один из важнейших и востребованных элементов металлических конструкций, обеспечивающий распределение нагрузки для создания безопасных и стабильных строений. Стальная балка выполнена в форме стенки, где перпендикулярно установлены так называемые полки. По внешнему виду двутавровая балка напоминает букву «Н».
Производство балок осуществляется с применением технологии горячего проката, обеспечивая конечную продукцию следующими преимуществами:
- долговечность и надежность;
- стабильная прочность;
- хорошая свариваемость;
- отсутствие последствий при влиянии нагрузки.
Сечение буквой «Н» обеспечивает удобство в работе и доставке, а также существенно снижает вес конструкции, гарантируя высокие прочностные и эксплуатационные характеристики.
Сортамент двутавровых металлических балок
Несколько разновидностей стандартизаций в результате позволяют сформировать обширный сортамент материалов. На сегодняшний день используется евростандарт, американская и прочие разновидности классификаций. В странах СНГ применяется стандарт ГОСТ.
Основным признаком классификации является расположение полок. Они могут быть параллельными, либо с небольшим уклоном, поэтому цена за тонну в зависимости от вида может изменяться. Большинство классификаций подразумевают разделение на следующие виды двутавровых балок:
- нормальные;
- узкополочные;
- среднеполочные;
- колонные;
- широкополочные.
Специалисты металлобазы «Экипаж Холдинг» готовы изготовить любой вариант балки под индивидуальные задачи. Мы проконсультируем клиентов, учтем конструкцию изделия и доставим продукцию по Украине.
Двутавры по европейским стандартам
В производстве горячекатаных двутавров используется известный стандарт EN 10025-1,2. Стандарт, регламентирующий размеры и массу продукции — EN10365. На основе этих стандартов производятся следующие категории продукции:

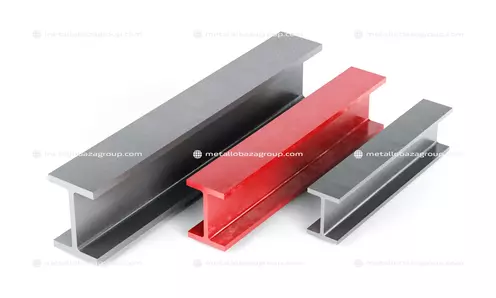

- IPE. Параллельные полки балок.

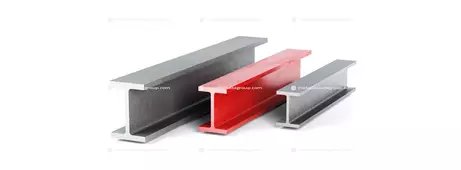

- HE. Балки с широкими полками.
- HL и HLZ. Балки с увеличенными полками.
- HD. Колонные двутавровые балки с широкими полками.
- HP и UBP. Балки с широкими полками для создания несущих свай.
- UB. Универсальные двутавровые балки.
- UC. Универсальные колонные балки.
- IPN. Балки с небольшим уклоном полок.
В производстве применяются технологии термомеханической прокатки и закалки с отпуском (соблюдается стандарт производства EN 10025-3, EN 10025-4, EN 10025-6), а основным сырьевым материалом является сталь S235JR, S235J0, S235J2, S275JR, S275J0, S275J2, S355JR, S355J0, S355J2.

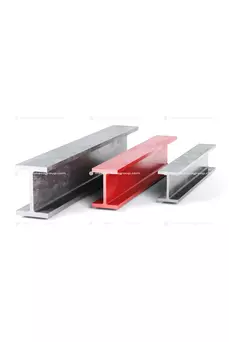

Двутавры по стандартам СНГ
Отдельно в странах СНГ подготовили несколько разновидностей стандартов производства, которые регламентируют многочисленные технические параметры и характеристики продукции. Основными являются два стандарта — ДСТУ 4484/ ГОСТ 535 и ДСТУ 8541/ ГОСТ 19281. В производстве применяется несколько видов стали — Ст3кп, Ст3пс, Ст3сп, Ст3Гпс, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5сп, Ст5Гпс, 09Г2С.
В процессе изготовления балок с уклоном полок соблюдаются нормы, прописанные в стандарте ГОСТ 8239, а специальные балки изготавливаются по стандарту ГОСТ 19425 (их используются для строительства подвесных путей и армирования стволов шахты).
По точности прокатки балки могут быть двух видов:
- Б (повышенная точность);
- В (обычная точность).
Стандарт ГОСТ 8239 определяет размеры балок. Их высота от 100 до 600 мм, ширина полок от 55 до 190 мм, стенки толщиной от 4,5 до 12 мм, а длина от 4 метров, ведь четких разграничений по этому показателю нет.
Второй стандарт ГОСТ 19425 также требует соблюдения габаритных показателей. Высота балок от 140 до 450 мм, полки шириной от 80 до 150 мм, стенки от 5,5 до 14 мм, а длина четко регламентирована от 4 до 13 метров.
Если двутавровые балки изготавливаются согласно требованиям ДСТУ 4484/ ГОСТ 535 и ДСТУ 8541/ ГОСТ 19281, а полки у продукции параллельные, необходимо использовать стандарты, прописанные в ГОСТ 26020. Распространяется это требование на несколько разновидностей балок:
- нормальные (Б);
- широкополочные (Ш);
- колонные (К).
Их высота должна быть от 100 до 1000 мм, ширина полок от 55 до 400 мм, а длина от 6 до 24 метров.
Каждая балка отличается функционалом и назначением. В результате цена за метр будет отличаться видом балки, её размерами и дополнительными характеристиками.
Типы двутавровых балок
- Балочный двутавр «Б». Универсальное решение для строительства любых балочных конструкций и сооружений. Большая высота сечения не дает возможность использовать эти виды балок для строительства перекрытий, ведь это снижает полезную высоту зданий.
- Колонный двутавр «К». Благодаря толстым полкам гарантируется хорошая устойчивость при влиянии вертикальной нагрузки.
- Двутавр широкополочный «Ш». Особая форма гарантирует защиту от поперечной нагрузки. Это универсальная сварная широкополая балка для создания горизонтальных связей в сооружениях.
Любая нагрузка на тот или иной вид балки распределяется, исключая прямое воздействие на соединение или сам двутавр. Хорошая свариваемость и простота монтажа способствует быстрой реализации проекта по строительству.
Сферы применения стальных двутавров
Универсальные размеры и высокое качество продукции определяет несколько сфер применения. Чаще всего эта разновидность проката применяется для создания перекрытий или подготовки несущих элементов. Также они применяются на производстве или во время строительства:
- мостов и дорог;
- железнодорожного транспорта;
- ферм и колонн;
- рамных конструкций и т.д.
